電力電纜在現代電力系統中扮演著關鍵角色,正確選擇、維護電纜及處理相關問題是確保供電可靠性和安全性的基礎。以下從電纜選擇、故障測尋、受潮判斷及填充繩設備四個方面展開詳細說明。
一、電力電纜的選擇
選擇電力電纜需綜合考慮多個因素,以確保其適用于特定環境和負載要求。主要步驟包括:
1. 確定電壓等級:根據系統電壓(如低壓、中壓或高壓)選擇相應絕緣等級的電纜,避免過電壓導致的絕緣擊穿。
2. 考慮負載電流:計算預期負載電流,選擇電纜截面積以滿足載流量要求,防止過熱和能量損失。參考國家標準(如IEC或GB)進行選型。
3. 環境條件評估:包括溫度、濕度、化學腐蝕、機械應力等。例如,在潮濕或腐蝕性環境中,應選用交聯聚乙烯(XLPE)絕緣或鎧裝電纜以提高耐久性。
4. 電纜類型選擇:常見類型有PVC、XLPE、橡膠電纜等。XLPE電纜耐高溫、壽命長,適用于高壓場合;PVC電纜成本低,適用于一般低壓環境。
5. 經濟性與安全性平衡:在預算內選擇高質量電纜,考慮長期運行成本,避免因廉價產品導致故障頻發。
二、電纜故障點如何測尋
電纜故障可能導致停電或安全事故,測尋故障點是維修的關鍵。常用方法包括:
1. 低阻故障測尋:使用電橋法或脈沖反射法。電橋法適用于低電阻故障,通過比較電纜兩端電阻定位;脈沖反射法(如TDR)向電纜發送脈沖信號,分析反射波時間確定故障距離。
2. 高阻故障測尋:采用高壓閃絡法或電弧反射法。施加高壓使故障點擊穿,通過檢測放電信號定位。
3. 外部檢測工具:使用電纜故障測試儀、聲磁同步定位儀等設備。例如,聲磁法通過檢測故障點放電產生的聲波和電磁信號精確定位。
4. 預防性措施:定期進行絕緣電阻測試和局部放電檢測,及早發現潛在故障。
實際測尋時,需結合電纜類型和故障性質,遵循安全規程,避免二次損壞。
三、如何判斷電纜是否受潮
電纜受潮會降低絕緣性能,引發放電或短路,判斷方法包括:
1. 絕緣電阻測試:使用兆歐表測量電纜絕緣電阻。如果電阻值低于標準(如每千米小于1兆歐),可能表示受潮。測試應在干燥環境下進行,并比較歷史數據。
2. 介電損耗測試:通過測量電纜的介電損耗角正切值(tanδ),若值異常增高,表明絕緣材料受潮或老化。
3. 視覺檢查:觀察電纜外護套是否有裂紋、膨脹或水珠;切開電纜樣本,檢查絕緣層是否有變色、霉斑或水分。
4. 在線監測:安裝濕度傳感器或使用紅外熱像儀檢測溫度異常,受潮部位可能因局部發熱顯示熱點。
發現受潮后,應立即隔離電纜,并進行干燥處理或更換,以防故障擴大。
四、電纜填充繩設備簡介
電纜填充繩是電纜結構中的重要組成部分,用于填充多芯電纜間的空隙,增強機械強度和穩定性,防止水分和雜質侵入。相關設備包括:

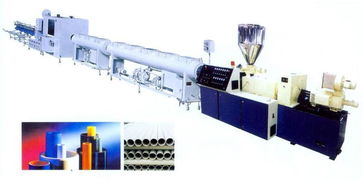

1. 填充繩生產線:由擠出機、牽引裝置和收卷機組成,用于生產聚丙烯、麻繩或玻璃纖維等材料的填充繩。擠出機將熔融材料成型,牽引裝置控制直徑,收卷機完成包裝。
2. 填充設備:在電纜制造過程中,自動填充機將填充繩均勻填入電纜芯間,確保結構緊湊。設備需精確控制張力和位置,以避免電纜變形。
3. 質量檢測設備:如拉力測試儀和直徑測量儀,用于檢查填充繩的機械性能和尺寸一致性,確保符合行業標準。
填充繩設備的選擇和維護直接影響電纜質量,應優先考慮自動化程度高、精度可靠的系統,以提高生產效率和產品可靠性。
電力電纜的管理涉及選型、故障處理、狀態評估和生產工藝等多個環節。通過科學方法和先進設備,可顯著提升電纜系統的安全性和經濟性。建議用戶定期培訓維護人員,并遵循相關標準規范,以應對復雜應用場景。
